Vacuum Casting

Vacuümgieten is een snelle en kosteneffectieve methode voor de productie van hoogwaardige kunststofonderdelen met eigenschappen vergelijkbaar met spuitgegoten componenten.

Onderdelen worden gegoten met behulp van een siliconen mal, die wordt gemaakt van een 3D-geprint masterpatroon. Omdat siliconen gereedschap wordt gebruikt, kan elke mal meerdere keren worden hergebruikt om hetzelfde component te repliceren. De gietmaterialen voor vacuümgieten zijn doorgaans polyurethaanharsen die de mechanische eigenschappen van veelgebruikte kunststoffen nabootsen.

Proces

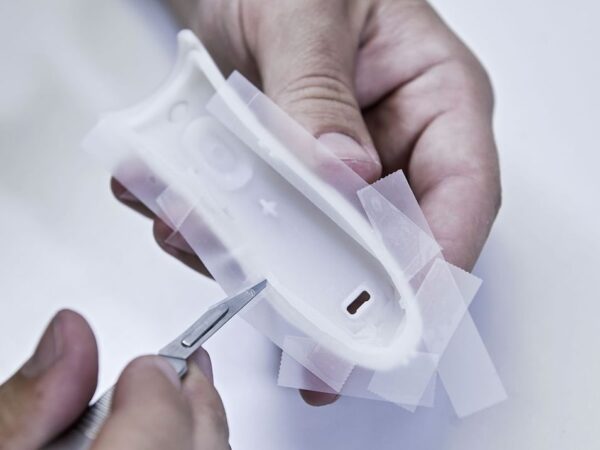

• Het maken van het mastermodel:
  Het mastermodel wordt ontworpen en geproduceerd op basis van een 3D-bestand en dient als referentie voor alle volgende kopieën. Dit onderdeel wordt het mastermodel genoemd.
• Het maken van de mal:
  Na het reinigen en afwerken wordt het mastermodel in een mal geplaatst en stevig gepositioneerd. De siliconenrubber wordt over het mastermodel in de mal gegoten. De mal wordt in een vacuümkamer geplaatst om luchtbellen te verwijderen, waardoor de siliconen kunnen uitharden. De uithardingstijd is afhankelijk van de gebruikte siliconen en de omgevingsomstandigheden.

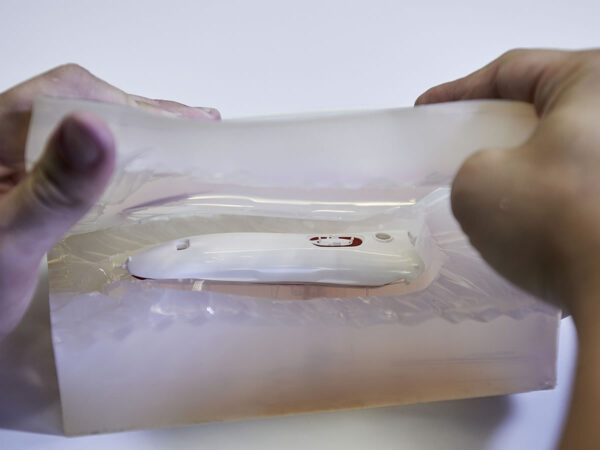

• Voorbereiding van de mal:
  Na het uitharden wordt het mastermodel uit de siliconenmal verwijderd (gesneden). Dit proces creëert een holte die de vorm van het mastermodel nabootst. De malonderdelen worden weer in elkaar gezet en vastgezet om een ​​strakke en correcte pasvorm te garanderen.
• Gietproces:
  De giethars of het gietmateriaal wordt volgens de instructies gemengd. De hars wordt in de mal gegoten. De gevulde mallen worden in een vacuümkamer geplaatst om luchtbellen te verwijderen en ervoor te zorgen dat de hars de mal volledig vult.
• Uitharding:
  De uithardingstijd kan variëren afhankelijk van het type hars dat wordt gebruikt.

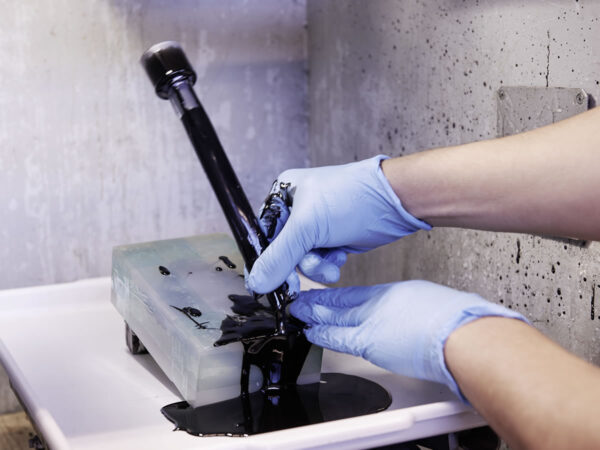

• Ontvormen:
  Zodra de hars volledig is uitgehard, worden de vormstukken voorzichtig verwijderd.
• Nabewerking: Na inspectie op defecten of onvolkomenheden worden de nodige afwerkingshandelingen uitgevoerd, zoals bijsnijden, schuren, schilderen of extra bewerkingen om de gewenste oppervlakteafwerking en afmetingen te bereiken.
• Meerdere onderdelen herhalen: Als er meerdere onderdelen nodig zijn, wordt het gietproces herhaald met dezelfde siliconenmal totdat de mal versleten is of de gewenste hoeveelheid is geproduceerd.

Materialen

Medium flexibel en stijf (ABS/PS/PEEK-like’)

Good mechanical properties
High thermal resistance

Flexibel (PP/HDPE)
High resistance against abrasion
High shock resistance

Rubber elastisch (rubbers)
High elongation/tensile strenght at break

Glass jelder, UV-stabiel(PMMA)
High UV-resistance
